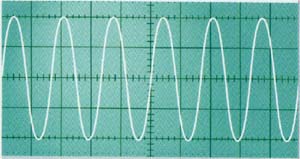

Déterminer à l'aide de cette photo : la période de cette tension. Pour y parvenir, sur l'axe des abscisse le balayage indique 5 ms/div et l'axe des ordonnées indique 5V/div.
On trouve T = 20 ms
On trouve T = 10 ms
On trouve Um = 12,5 V
On trouve f = 20 Hz
On trouve f = 50 Hz
On trouve Um = 10 V
Comparer les deux tensions. Pour y parvenir, sur l'axe des abscisses on a le balayage suivant 10 ms/div et sur l'axe des ordonnées 5 V/div.
Comparer les deux tensions. Pour y parvenir, sur l'axe des abscisses on a le balayage suivant 10 ms/div et sur l'axe des ordonnées 5 V/div.
Déterminer à l'aide de cette photo : la tension maximale de cette tension. Pour y parvenir, sur l'axe des abscisse le balayage indique 5 ms/div et l'axe des ordonnées indique 5V/div.
