oscilloscope et tension variable

Montrer à l’oscilloscope la variation d’une tension au cours du temps.
mardi 25 octobre 2005 par Corentin GARRAULT

 L’oscilloscope

GIF - 58.9 ko

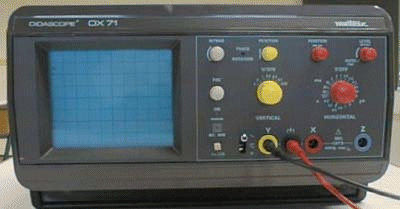

Oscilloscope « didactique »
Notez les différentes couleurs des boutons : GRIS réglage de la trace, JAUNE déviation verticale et ROUGE base de temps.

L’impact du faisceau d’électrons sur l’écran engendre un point lumineux appelé spot.

Le mouvement vertical du spot laisse une trace qui reproduit les variations de tension.

Un dispositif de balayage permet d’observer les variations de tension en fonction du temps.

 Comment reconnaître une tension variable ?


Il faut s’attarder sur l’observatrion de l’axe vertical qui correspond aux valeurs de la tension. Si les valeurs sont différentes sur l’écran de l’oscilloscope alors la tension est dite variable. Dans le cas contraire elle est dite constante.

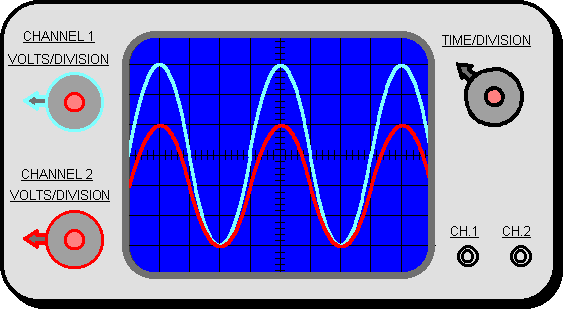

Dans la photo ci-dessus, les deux courbes représentent des tensions variables. La courbe bleue sera appellée : tension alternative, alors que la rouge sera appellée tension variable.

NB : une tension alternative est une tension variable particulière.
