Le courant électrique en circuit fermé

5ème - Savoir faire un montage à partir d’un schéma

Réaliser à partir de leur schéma des circuits comportant des piles (ou alimentation stabilisée), des lampes, des diodes et interrupteurs.

Réaliser à partir de leur schéma des circuits comportant des piles (ou alimentation stabilisée), des lampes, des diodes et interrupteurs.

Pour réaliser un montage à partir d’un schéma, il faut commencer par le reproduire sur la table mentalement.

Une fois défini l’emplacement de tous les dipôles, il suffit de remplacer l’image mentale de celui-ci par le vrai dipôle.

Une fois tous les dipôles placés, il suffit de les relier par des fils de connexion.

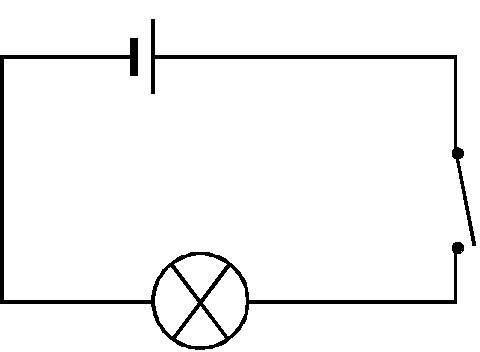

schéma en série

Exemple de montage
Montage réalisé à partir du schéma (ATTENTION, le courant circule DANS les fils !)
