Signaux périodiques

Période (T), fréquence (f), tension maximale, tension minimale.
vendredi 1er avril 2011 par Corentin GARRAULT
  Sommaire

 Prérequis

  • Reconnaitre une grandeur alternative périodique : ICI
  • Valeur maximale et période : ICI
  • Oscilloscope et tension variable : ICI
  • Reconnaître à l’oscilloscope une tension alternative : ICI
  • Valeur maximale, période et fréquence… : ICI
  • Le Hertz (vous voulez un véhicule ? ;-) ) : ICI
  • Tensions alternatives et valeurs efficaces… : ICI
  • Tension maximale à partir d’une tension efficace : ICI

 Cours

Pour aller à l’essentiel commençons par des définitions :

Période (T) en s est le plus petit intervalle de temps qui permet de répéter le motif d’une courbe à l’infini (voir l’exemple) ou encore de reproduire le phénomène étudié à l’infini.

La fréquence (f) en Hz représente le nombre d’événements par seconde d’un phénomène périodique.
On a f = 1 / T

Tension maximale : est la valeur de la grande tension en V.

Tension minimale : est la valeur de la plus petite tension en V.

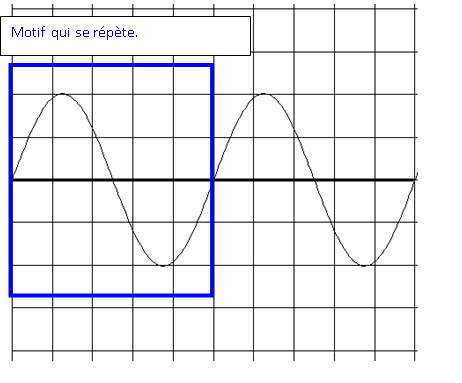

Tension périodique

 Exercice

dans l’exemple ci-dessus, une division (un « carreau ») horizontale vaut 5 ms et une division verticale vaut 2 V.

Période et fréquence

On a alors : T = 5 div soit T = 5 x 5.10-3 = 2,5.10-2 s

On en déduit la fréquence f = 1 / T = 1 / 2,5.10-2 = 40 Hz

Tension

Ici, la tension maximale vaut Um = 2 div soit Um = 2 x 2 = 4 V
de même, la tension minimale vaut -4 V
