Electricité 5ème
Point 5 : Du circuit au schéma
lundi 2 octobre 2006
par
Pré-requis : Les symboles normalisés
(voir point 4).
Pour tracer le schéma d’un circuit, il suffit de remplacer l’objet réel par son équivalent en symbole normalisé.
On respectera certaines astuces comme :
- Respecter l’ordre et la place des différents appareils électriques (dipôles) du circuit ;
- Relier les symboles normalisés par des droites qui se couepent à angle droit.
Mise en situation
Le circuit électrique (départ)
- circuit fermé
- Le circuit est fermé et la lampe brille.
Le schéma correspondant (résultat)

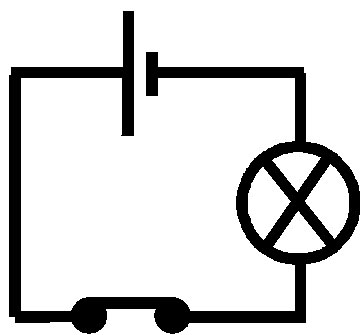

- Schéma du circuit
- Noter que chaque symbole remplace l’appareil électrique et que les fils de connexion se joignent à angle droit.
La mise en oeuvre
Etape 1
- circuit fermé
- Le circuit est fermé et la lampe brille.
Etape 2
- Etape de transition
- Les appareils électriques sont remplacés par leur symbole normalisé.
Etape 3
- Schéma du circuit
- Noter que chaque symbole remplace l’appareil électrique et que les fils de connexion se joignent à angle droit.
Un autre exemple
voir le site : http://perso.orange.fr/e-lektronik/LEKTRONIK/T1.htm
